La E4000NG a remplacé la E4000 en octobre 2018 !

Tarif professionnel sur demande avec un KBIS.

Cette sonde sert à contrôler le renouvellement mécanique de l’air dans les bâtiments.  RT2012 impose une étanchéité à l’air des bâtiments et le renouvellement ne peut donc être que mécanique et contrôlé. La sonde E4000-NG assure un contrôle optimum de la ventilation.

En régulant en fonction de la présence humaine matérialisée par l’expiration de CO2 (salles de réunion, bureaux) et de la qualité de l’air : Composés Organiques Volatiles (COV), comme le formaldéhydes, le benzène,(tous les deux des cancérigènes avérés) certains composés toxiques, irritants ou odorants), des économies d’énergie peuvent être considérables.
Grâce à son capteur de température, la sonde E4000-NG peut également contrôler le chauffage et la climatisation avec une boucle de régulation de type PID auto adaptatif. Ce contrôle peut se faire sur température ressentie.
La sonde E4000-NG utilise un capteur CO2 NDIR simple bande (Double bande en option) et COV état solide qui ne nécessitent aucune maintenance. Ces technologies permettent d’obtenir des coûts de capteurs compétitifs et une durée de vie supérieure à 10 ans sans aucune maintenance.
Les modules capteurs de CO2 et de COV sont interchangeables sans aucun recalibrage ce qui permet de changer les capteurs, sans outil, en moins de 30 secondes tout en conservant la carte mère et ses paramétrages.
Le design sobre et discret de la sonde permet de l’intégrer facilement en rénovation comme en dans les constructions neuves.
Les diverses interfaces et la grande plage d’alimentation permettent d’interfacer cette sonde avec la plupart des écosystèmes existants.

La sonde QAI E4000 à bord des premières Maisons à énergie positive.

La sonde de qualité de l’air Intérieur E4000, prédécesseur de la E4000-NG, a été sélectionnée et équipe les maisons à énergie positive du projet Comepos*.

*Le projet Comepos pour « Conception et construction optimisées de maison à énergie positive » a été lancé par l’Ademe (Agence pour l’environnement et la maîtrise de l’énergie) afin de mettre à l’épreuve 25 maisons innovantes dans différentes régions françaises. Ces logements individuels, habités par des familles, doivent permettre de mieux comparer les consommations d’énergie en situation réelle plutôt que par des calculs théoriques.

Une architecture modulaire pour une flexibilité de haut niveau

Des cartes de communication modulaires permettent de s’interfacer avec les systèmes Bus industriels ou domotiques les plus courants comme le Modbus RS485 (ASCII ou RTU), le Konnex. (KNX) le LON, le POE (IP) et les systèmes sans fil EnOcean.

En combinant deux cartes modulaires comme EnOcean et KNX, on obtient une fonction complémentaire de passerelle (10 capteurs et 5 actionneurs compatibles de tous les équipements du marché) |

Documents

Version Française

E4000NG Fiche Produit

E4000NG Fiche produit detaillee

E4000NG Paramétrage LoRa

E4000NG Paramétrage EnOcean KNX ou LON

E4000NG Paramétrage Modbus

E4000NG Protocole Modbus

E4000NG Manuel d’installation

E4000NG Option analogique et LEDs

E4000NG Paramétrage EnOcean

E4000NG Utilisation du Signal 0-10V

E4000NG Auto calibrage des capteurs

Guide de la QAI dans les Écoles

Certification-CE

English Version

E4000NG-advanced-datasheet

 E4000NG-installation-manual

E4000NG-Modbus-Setting

 E4000NG-Modbus-protocol

E4000NG-KNX-&-LON-Manual

E4000NG-EnOcean-Setting

E4000NG-Auto calibration of gas sensors

E4000NG-Analog and LEDs options

E4000NG Datasheet basic UK

CE Certification

TELECHARGEMENTS

E4000NG_KNX_database

E4000-LNS-Plugin pour LON

Logiciel d’administration pour PC

DATA Logger Modbus ASCII & RTU pour E4000NG

     E4000NG LoRa Payload Parcing

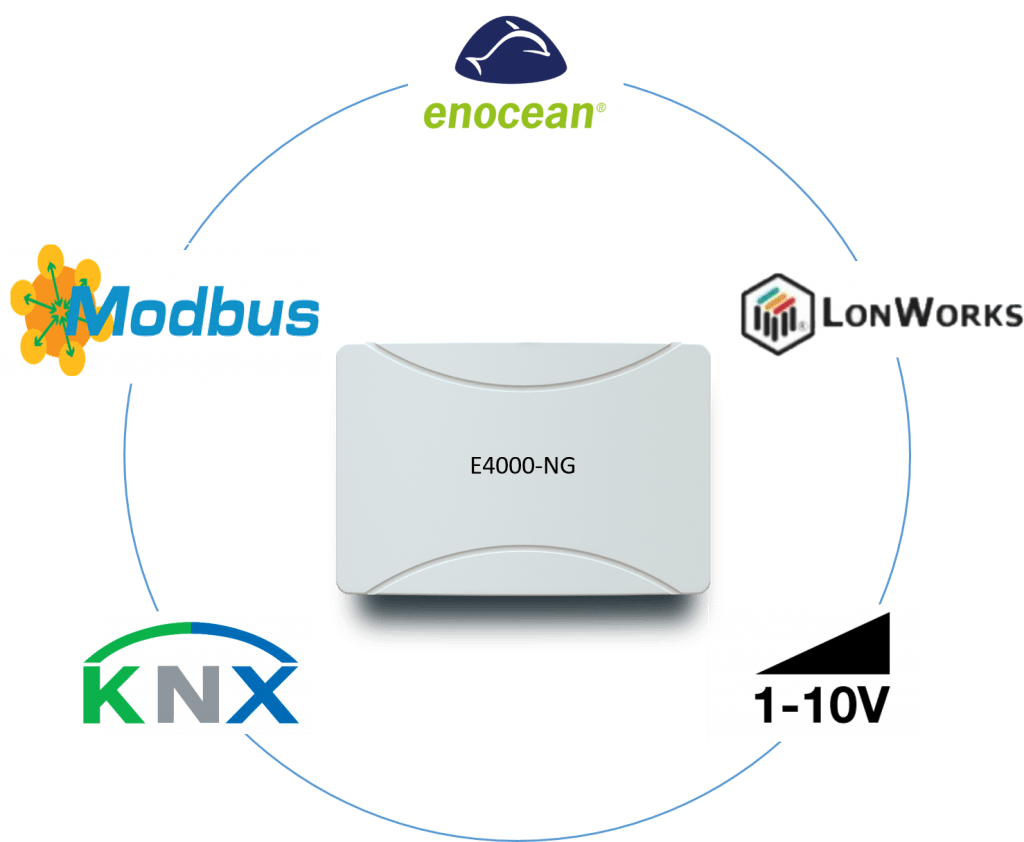

La sonde E4000NG fonctionne avec différents protocoles de communication dont le détail est expliqué plus bas.

La technologie EnOcean est basée sur une technologie sans fil et la récupération d’énergie pour des solutions de capteurs sans pile et sans entretien (mini cellules solaires). Plus de 300 entreprises sont membres de l’Alliance EnOcean. L’interopérabilité avec les différents produits de ces fabricants permet une installation rapide et une maintenance réduite des sondes périphériques (pas de piles à changer).

La sonde E4000-NG peut être équipée d’un module optionnel de liaison radiofréquence au standard EnOcean (http://www.enocean-alliance.org) permettant d’intégrer jusqu’à 10 capteurs et 5 actionneurs comme pour la fonction passerelle :

  • Interrupteur (ON/OFF, Haut/Bas, réglage de position) pour éclairage, volet roulant, stores…
  • Sonde de présence et de luminosité (à monter au plafond) pour la gestion de l’éclairage.
  • Sonde de contact d’ouverture ou de poignée pour portes ou fenêtre.
  • Thermostat ambiant et réglages (jour, nuit, hors gel)
  • Télécommande de réglage et de commande (éclairage, volets roulants…)
  • Actionneur pour éclairage, volet roulant, stores…

Les télégrammes reçus de n’importe quel appareil au format sans fil EnOcean sont interprétés par la sonde E4000-NG, et les données mises en forme dans des objets de communication KNX ou LON.

C’est la version de base de la sonde. Un automate interroge la sonde parmi jusqu’à 254 adresses. Avec l’outil écran, il est possible de personnaliser l’adresse bus de la sonde et de choisir entre Modbus RTU et ASCII. L’avantage du Modbus est que la longueur du bus peut atteindre 1.2km. L’automate récupère les mesures et les consignes de ventilation (voire de chauffage et de climatisation) et les retransmet aux actionneurs.

La sonde, grâce à une carte fille analogique dispose de deux contacts secs (Petite vitesse et grande vitesse de ventilation) ainsi qu’une commande 0-10V pour piloter un registre ou la vitesse de ventilation en continue. La grande majorité des VMC disposent d’une entrée 0-10V

En combinant deux cartes modulaires comme EnOcean et KNX ou LON, on obtient une fonction complémentaire de passerelle (10 capteurs et 5 actionneurs compatibles de la plupart les équipements du marché)

Les protocoles KNX et LonWorks reposent sur le principe du BUS avec intelligence distribuée (pas de maitre), explication: le principe du bus est que tous les participants d’un écosystème (boutons, actionneurs…) dialoguent entre eux à l’aide de ce bus. La programmation d’un système KNX s’effectue avec le logiciel ETS ou avec LonMaker pour un système LonWorks, il est donc possible de modifier la programmation par exemple pour qu’un bouton allume un autre circuit d’éclairage plutôt que celui mis en place initialement. Plus les fonctionnalités d’une installation domotique seront sophistiquées, plus la technologie KNX sera adaptée comparée à une solution traditionnelle. En effet, l’existence d’un réseau de communication à travers le bus permet la réalisation de commandes complexes. Les protocoles de communication KNX et LonWorks permettent de gérer intelligemment votre chauffage et vos éclairages afin d’assurer des économies d’énergie.

Avantages

Gain de temps considérable pour le tirage de câble par l’électricien

Les possibilités d’extensions sont envisageables sans travaux importants

Modbus maître

Les bases de données KNX et LON de la sonde E4000 gèrent les sondes annexes. Le module EnOcean en mode capteur transmet les informations des sondes RS485 annexes

Sonde annexe fonctionnant avec la sonde E4000-NG :

˃ Sonde annexe Particules fines PM10, PM2.5 et PM10

˃ Sonde annexe Radon (réglementée dans 31 départements en France : responsable de 2000 à 6000 morts par ans). En cours de développement

˃ Sonde annexe ozone (générée principalement par les imprimantes et les photocopieurs laser)

Récapitulatif des configurations simultanées

BUS PRINCIPAL /MODE MODBUS ESCLAVE MODBUS MAÎTRE LED TRICOLORES ANALOGIQUE GATEWAY ENOCEAN CAPTEUR ENOCEAN
Pas de carte fille





KNX

LonWorks


Récapitulatif des fonctions de la sonde E4000-NG

FONCTION ANALOGIQUE MODBUS RS485 ENOCEAN KNX OU LONWORKS KNX +ENOCEAN
          EnOcean KNX
Envoi des mesures
Mesure CO2
Mesure COV
Mesure humidité relative
Mesure température
Calcul température ressentie
Calcul humidité absolue
Calcul point de rosée
Sondes annexes
Consignes
Consignes qualité de l’air Inter. Inter. Inter.
Consignes température   ✓ & Outil Outil
Dérogations température
Mode éco (présence)
Mode nuit
Arrêt sur ouverture de fenêtres
Consigne sondes annexes
Interrupteurs
Capteur luminosité
Contrôles
Ventilation
Traitement COV
Humidité
Chauffage
Climatisation
Radon
Particules
Eclairage
Stores et BSO

La sonde E4000-NG en détails

Options disponibles

  •

    MODULE D’EXTENSION KNX
  •

    MODULE D’EXTENSION LON
  •

    OUTIL ÉCRAN LCD POUR LE PARAMÉTRAGE DE LA SONDE E4000
  •

    MODULE D’EXTENSION ENOCEAN
  •

    MODULE D’EXTENSION ANALOGIQUE 0-10V ET DEUX CONTACTS SECS
  •

    MODULE D’EXTENSION LED
  •

    MODULE D’EXTENSION POWER OVER ETHERNET
  •

    CAPTEUR CO2 NDIR (NONDISPERSIVE INFRARED)
  •

    CAPTEUR NDIR FIGARO
