Esta sonda se utiliza para medir la AAQ (Calidad del Aire Atmosférico) a la que está expuesto un edificio.

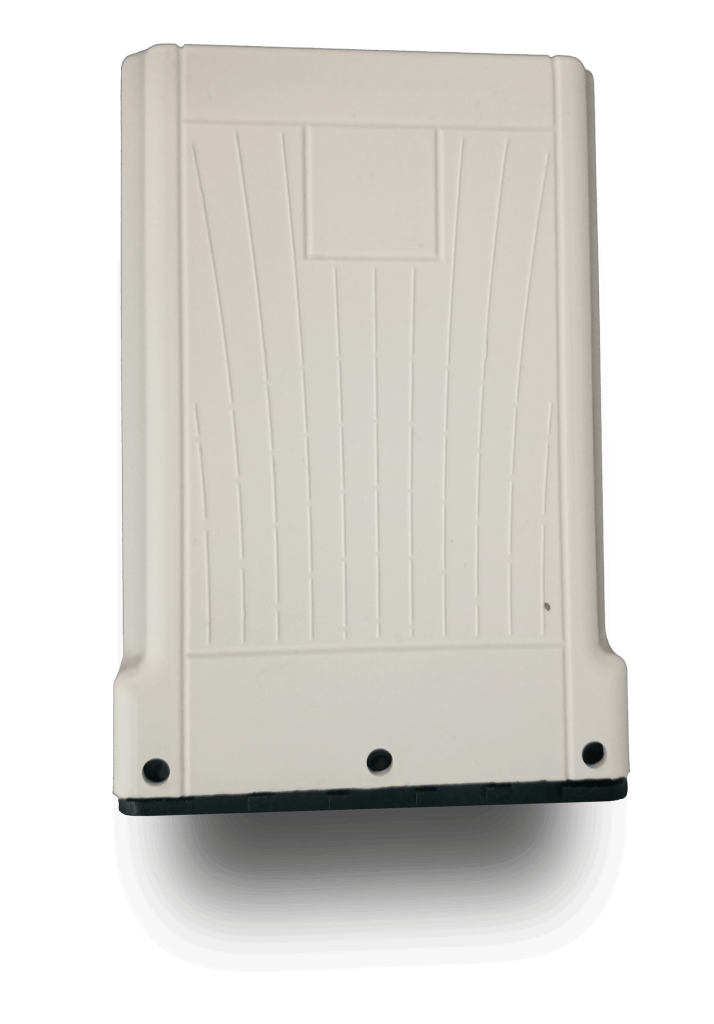

Se puede montar en las fachadas de los edificios y su diseño permite una integración discreta.

Está equipado con 3 tipos básicos de sensores:

  • La temperatura,
  • Humedad (absoluta y relativa),
  • Partículas finas (PM2.5, PM10). PM1 actual 2020.

También es posible añadir 3 sensores adicionales de la siguiente lista:

  • Ruido (medio y alto),
  • NO2 (próximamente),
  • O3 (próximamente),
  • H2S (próximamente),
  • SO2 (próximamente),
  • Amoníaco (próximamente).

Con este sensor, ahora es posible optimizar las operaciones de ventilación manual (apertura de ventanas) y así mejorar la productividad y la salud de los ocupantes del edificio.

La sonde QAA peut être utilisée en complément des sondes de Qualité de l’Air Intérieur E4000-NGP4000 y pronto EP5000. Comparando el IAQ y el EAQ, el control de la ventilación de los edificios está mejor controlado. En efecto, la combinación de estas sondas permite comparar la calidad del aire interior con la del aire exterior (por efectos fisiológicos) y advertir para cada fachada de la oportunidad de abrir una ventana por medio de indicadores luminosos.

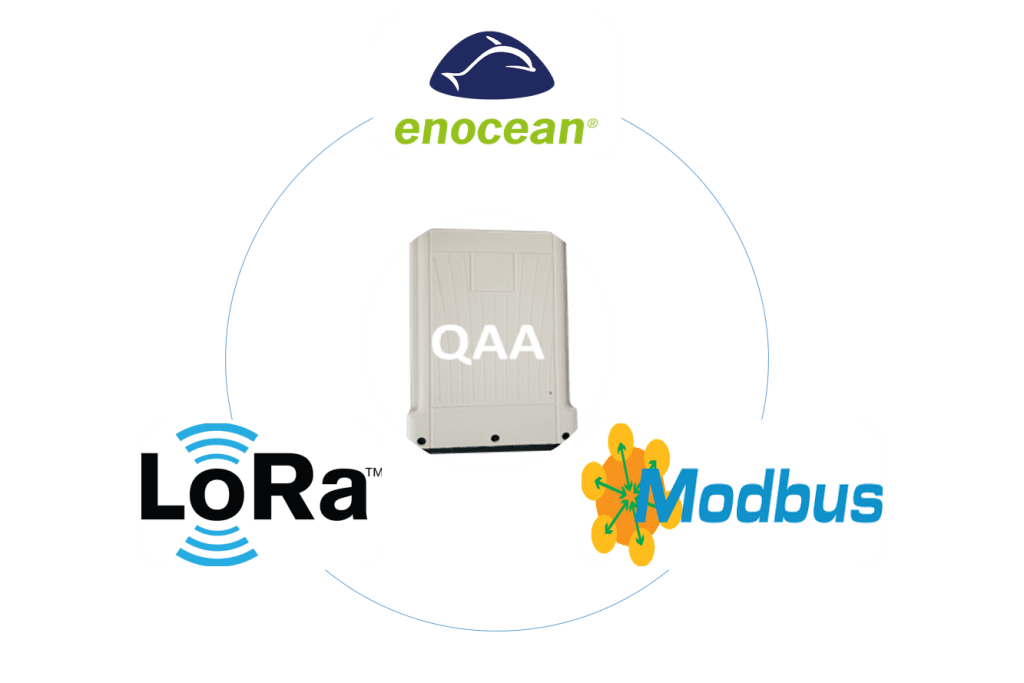

La sonda QAA trabaja con diferentes protocolos de comunicación.

Datos técnicos y funcionamiento

Los sensores de modo estándar son..:

  • Sensores de temperatura: funcionan con temperaturas entre -20°C y +51,5°C con una precisión de 0,3°C.
  • Sensores de humedad: funcionan con una precisión del 2% en un rango de 0 a 99% de humedad.
  • Sensores PM: funcionan por difracción de láser infrarrojo.

El principio es el siguiente: cuando un rayo láser pasa a través de aire limpio, el rayo es invisible. Cuando el rayo es visible, es porque es difractado por partículas a lo largo de su trayectoria. Si miras el rayo desde el lado, cuanto más visible es, mayor es la densidad de las partículas.

Tal sensor de partículas utiliza una fuente de infrarrojos (láser). El sensor es un fotodiodo de avalancha con amplificador. El infrarrojo se utiliza para reducir la interferencia con la luz del día.



La densidad del polvo depende principalmente del flujo de aire. El láser y el sensor, así como las lentes colimadoras, se colocan en una posición alta o vertical para evitar que el polvo se deposite en la óptica cuando se apaga la fuente de flujo de aire. Cada partícula que pasa por delante del rayo láser difracta parte de este rayo hacia el sensor y como el flujo de aire es constante (el ventilador se activa 6 segundos cada minuto), el ancho y la intensidad del pulso medido permite clasificar las partículas por tamaño. Dado que las partículas más grandes no son perjudiciales para la salud, aunque están presentes en el medio ambiente, las partículas mayores de 10 micrones no se cuentan.
La medición se realiza de acuerdo con la clasificación estándar.
PM (Particle Matter) se refiere al peso total de las partículas por volumen de aire. Es un remanente de la época en que la tecnología disponible era incapaz de detectar partículas individuales. Para cada tamaño de partícula, se asigna una masa típica para expresar el resultado en una unidad estándar, es decir, µg/m³.

Los modernos equipos de monitoreo, como el QAA, cuentan partículas individuales en tres clases de tamaño que se correlacionan con PM10, PM2.5 y PM1.

Los sensores de la sonda QAA tienen una esperanza de vida de más de 10 años.

Para los sensores de NO2, SO2, H2S y O3, la vida útil es de 5 años.

Valores recomendados

El tamaño de partícula está directamente relacionado con su potencial peligro para la salud. Los organismos medioambientales están preocupados por las partículas que tienen un diámetro inferior o igual a 10 micras porque son las partículas las que usualmente pasan a través de la garganta y la nariz y penetran en los pulmones. Una vez inhaladas, estas partículas pueden afectar el corazón y los pulmones y causar serios efectos para la salud.

Las partículas se clasifican en cuatro categorías:

˃ PM 10, partículas gruesas inhalables como las que se encuentran cerca de las carreteras y las industrias polvorientas, tienen menos de 10 micrómetros de diámetro e incluyen partículas finas, muy finas y ultrafinas.

˃ Las PM 2,5, partículas finas como las contenidas en el humo y la bruma, tienen un diámetro inferior o igual a 2,5 micrómetros. Estas partículas pueden ser emitidas directamente por fuentes como los incendios forestales, o pueden formarse cuando los gases, emitidos por las centrales eléctricas, las industrias y los automóviles reaccionan en el aire. Los motores diesel son la principal fuente. Incluye partículas muy finas y ultrafinas.

˃ PM 1, las partículas muy finas (las más peligrosas para la salud) tienen un diámetro inferior o igual a 1 micrómetro. Prácticamente sólo se eliminan con las precipitaciones y tienen tiempo de acumularse en el aire. Incluye partículas ultrafinas.

˃ PM 0,1, partículas ultrafinas con un diámetro inferior a 0,1 micrómetros, también conocidas como "nanopartículas" Su tiempo de residencia es muy corto, del orden de minutos a horas.

PM 2,5 y PM1 pueden descender a la parte más profunda (alveolar) de los pulmones cuando se producen intercambios de gas entre el aire y la sangre. Estas son las partículas más peligrosas porque la parte alveolar de los pulmones no tiene medios efectivos de eliminarlos y si las partículas son solubles en el agua, pueden atravesar el flujo sanguíneo en cuestión de minutos. Si no son solubles en agua, permanecen en la parte alveolar de los pulmones durante mucho tiempo. Los elementos solubles pueden ser PAHs (hidrocarburos aromáticos policíclicos) o residuos de benceno clasificados como cancerígenos.

  EUROPE (2010)   OMS EE.UU.
    PM10
Límite diario P50* 50 µg/m3 (moins de 35 fois/an)   50µg/m3 150µg/m3
Limite annuelle 30µg/m3   20µg/m3 Cancelado en 2006
    PM2.5
Límite diario P50*     25 µg/m3
Límite diario P98*       35 µg/m3
Límite anual 25 µg/m3 en 2010 ; 20 µg/m3 en 2020   10 µg/m3 15 µg/m3
* : El valor no debe exceder el 50% (98%) del tiempo.

La tecnología EnOcean se basa en la tecnología de recuperación de energía inalámbrica para soluciones de sensores inalámbricos y sin baterías (mini células solares). Varios cientos de empresas son miembros de la Alianza EnOcean. El protocolo EnOcean garantiza la interoperabilidad entre los diferentes productos de estos fabricantes.
Los telegramas de QAA pueden ser enviados a una puerta de enlace IP de EnOcean o directamente a las sondas QAI de EP5000.

La tecnología LoRa permite enviar una pequeña cantidad de información a un receptor situado entre 5 km (zona urbana) y 20 km (zona rural), requiriendo sólo una pequeña cantidad de energía. Las sondas LoRa EP5000 pueden funcionar con redes LoRaWAN operadas o privadas.

Mapa de cobertura de la red LoRa Orange

Mapa de cobertura de la red de LoRa Bouygues

Esta es la versión básica de la sonda. La ventaja de ModBus es que la longitud del autobús puede ser de hasta 1,2 km.

Datos técnicos

Protocolo ModBus o EnOcean o LoRa
Alimentos 12V a 30V DC
El sensor PM La difracción del láser
Rango PM 0,3~10 µm - 0~100µg/m3
Clasificación PM PM 10, PM 2.5, (PM 1)
El rango de temperatura -20°C / +51.5°C
  <50 µg/m<sup>3</sup> : +/- 10 µg/m<sup>3</sup>
Aclaración PM 2.5 50~100 µg/m3 : +/- 15 µg/m3
  >100 µg/m3 : +/- 15 % lecture
Especificaciones de temperatura 0.3°C
Precisión de la humedad 2 % en el rango 10 % a 90 % HR
La vida útil del sensor ≥ 10 años
